Aujourd'hui, les câbles à fibres optiques pénètrent dans les maisons et les bâtiments, mais leur point de terminaison ne reçoit pas toujours l'attention voulue. Afin de fournir une connexion efficace entre les lignes de distribution et les appareils actifs, un boîte de sortie de fibre optique est nécessaire. Contrairement aux grands coffrets destinés aux applications extérieures, celui-ci combine une gestion efficace des connexions optiques et un format compact. Cet article analyse le rôle et la structure du dispositif, les principes de routage et les aspects de sélection pour permettre aux spécialistes en ingénierie de simplifier leurs installations et de garantir les performances du signal dans le temps.
Définition d'un coffret de sortie fibre optique
Un boîtier de prise de fibre optique est un appareil mural utilisé pour la terminaison et la gestion des fibres optiques à l'intérieur des maisons ou des bâtiments. Situé à proximité des postes de travail des utilisateurs ou des passerelles domestiques, il sert de lien physique entre les câbles de dérivation en fibre optique et les cordons de brassage des équipements terminaux.
Outre un simple boîtier mécanique, il remplit la fonction d'un centre de gestion organisé qui protège le verre optique des actions humaines, de la poussière et des contraintes mécaniques.
Un boîtier de prise de fibre optique bien conçu peut généralement accueillir :
- Câbles d'entrée : Câbles de dérivation de 2,0 mm x 3,0 mm, câbles intérieurs ronds de 2,0 mm ou câbles de dérivation souples.
- Protection contre les épissures : Manchons de protection thermorétractables (40 mm ou 60 mm), ou systèmes de connecteurs mécaniques rapides.
- Adaptateurs : Adaptateurs simples ou doubles SC, LC ou FC avec manchons d'alignement en céramique.
- Gestion du jeu : Canaux de routage intégrés et limiteurs de rayon offrant un rayon de courbure minimum rigide de 30 mm.
Comment fonctionne un boîtier de sortie fibre optique ?
L'objectif principal d'un boîtier de sortie à fibre optique est de protéger les fibres de verre contre les contraintes physiques tout en assurant une transmission stable des signaux. Il convertit les fibres de distribution extérieures rigides en points de raccordement flexibles pour un accès facile par les utilisateurs.
La procédure de connexion effectuée dans l'appareil se déroule en quatre étapes :
- Entrée et fixation des câbles : Les câbles de dérivation entrants entrent par un passe-fil en caoutchouc situé au bas ou sur le panneau arrière de l'unité.
- Fixation des éléments de force : La gaine extérieure du câble est dénudée pour révéler le fil intérieur en aramide et les éléments de renforcement centraux, qui sont fixés sur des poteaux de serrage internes avec des vis de fixation en acier inoxydable pour résister à une force de traction externe jusqu'à 50 N.
- Épissage et fusion de fibres : Le noyau de fibre exposé de 250 microns est épissé par fusion à une queue de cochon de fibre de 900 microns terminée en usine.
- Interface de l'adaptateur et correctifs : La queue de cochon de fibre se glisse facilement dans un adaptateur de cloison à l'intérieur du boîtier de fibre pour permettre de brancher les cordons de brassage directement sur un terminal de réseau optique (ONT), un routeur de bureau ou un terminal informatique.
Qu'est-ce qui constitue une boîte de sortie fibre optique ?
Pour faciliter les opérations de maintenance et protéger les fibres nues, chaque boîtier de sortie fibre optique haut de gamme nécessite des mécanismes spécifiques à l'intérieur.
Plateaux de routage de fibre
Les plateaux rabattables ou les plateaux doubles avec charnières isolent les tubes de distribution des tresses de fibres épissées pour garantir que les pertes d'insertion pour tous les canaux utilisés ne dépassent pas 0,2 dB.
Panneaux de maintien d'adaptateur
Les emplacements moulés encliquetables maintiennent solidement les adaptateurs SC simplex ou LC duplex pour les empêcher de vaciller et de causer tout autre dommage lorsqu'ils sont branchés ou débranchés par les techniciens et les utilisateurs sur le terrain.
Supports de manchons d'épissure
Les rainures des peignes en plastique ou en élastomère retiennent les manchons d'épissure de 40 mm ou 60 mm. Cet agencement protège les joints délicats de fusion de verre des micro-vibrations, des contraintes de torsion ou des impacts accidentels lors de la manipulation par l'installateur.
Comment les fibres sont-elles organisées dans le boîtier de sortie fibre optique ?
Une mauvaise gestion de la fibre entraîne de graves pertes de macro-courbure, des contraintes de micro-courbure et des pannes de réseau imprévisibles. Dans un boîtier de sortie de fibre optique bien conçu, les longueurs de fibre excédentaires s'enroulent joliment autour de rails de guidage incurvés spéciaux.
Une organisation interne optimale offre des avantages évidents :
- Protection des épissures : Isole les raccords de verre nus de toute tension de traction externe et de toute contrainte de flexion.
- Disposition organisée : Empêche tout enchevêtrement de fibres lâches dans le boîtier mural pour des inspections rapides.
- Contrôle des pertes : Garantit le respect du rayon de courbure minimum (pas moins de 30 mm) nécessaire pour éviter une atténuation optique supérieure à 0,35 dB/km à une longueur d'onde de 1 310 nm et 0,22 dB/km à une longueur d'onde de 1 550 nm.
- Entretien rapide : Facilite le dépannage, la mesure de la puissance optique et les traces OTDR pour des vérifications régulières du réseau sur les ports.
Dans le cas d'unités à logements multiples ou de grands nœuds de distribution où un plus grand nombre de ports et de répartiteurs optiques passifs sont nécessaires, les ingénieurs ont tendance à aller au-delà des boîtiers muraux à port unique et à opter pour des solutions de distribution plus avancées comme le Boîtier ODP FTTH 24 cœurs du groupe OMC. Cet équipement fiable offre une capacité de routage multicouche et des plateaux séparateurs optiques miniatures.

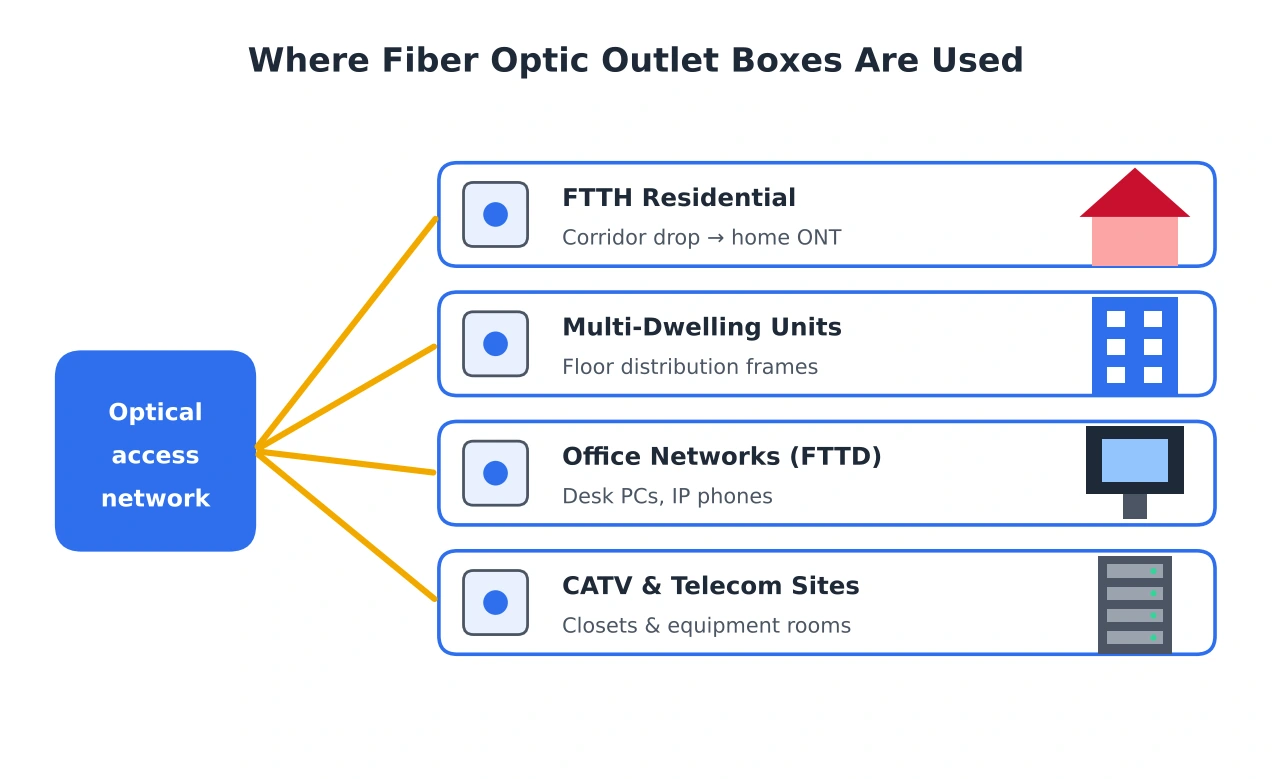

Applications des boîtes de sortie à fibre optique
Ces boîtiers de sortie intérieurs à fibre optique sont utilisés dans différents systèmes d'accès optique où les fibres optiques doivent se connecter à l'équipement de l'utilisateur final correspondant.
Bâtiments résidentiels FTTH
Le dernier point de terminaison optique qui connectera les câbles de dérivation des couloirs aux ONT domestiques et aux passerelles haut débit.
Unités résidentielles multi-logements
Organisation des fibres individuelles provenant des répartiteurs d'étage dans des logements collectifs.
Réseaux de bureau (FTTD)
Connexion directe aux ordinateurs de poste de travail, aux téléphones IP ou aux appareils multimédia de salle de conférence via des connexions fibre haut débit vers le bureau.
Sites de télévision par câble et de télécommunications
Boîte de transition fibre compacte pour les armoires de télécommunications commerciales et les salles d'équipement institutionnelles.

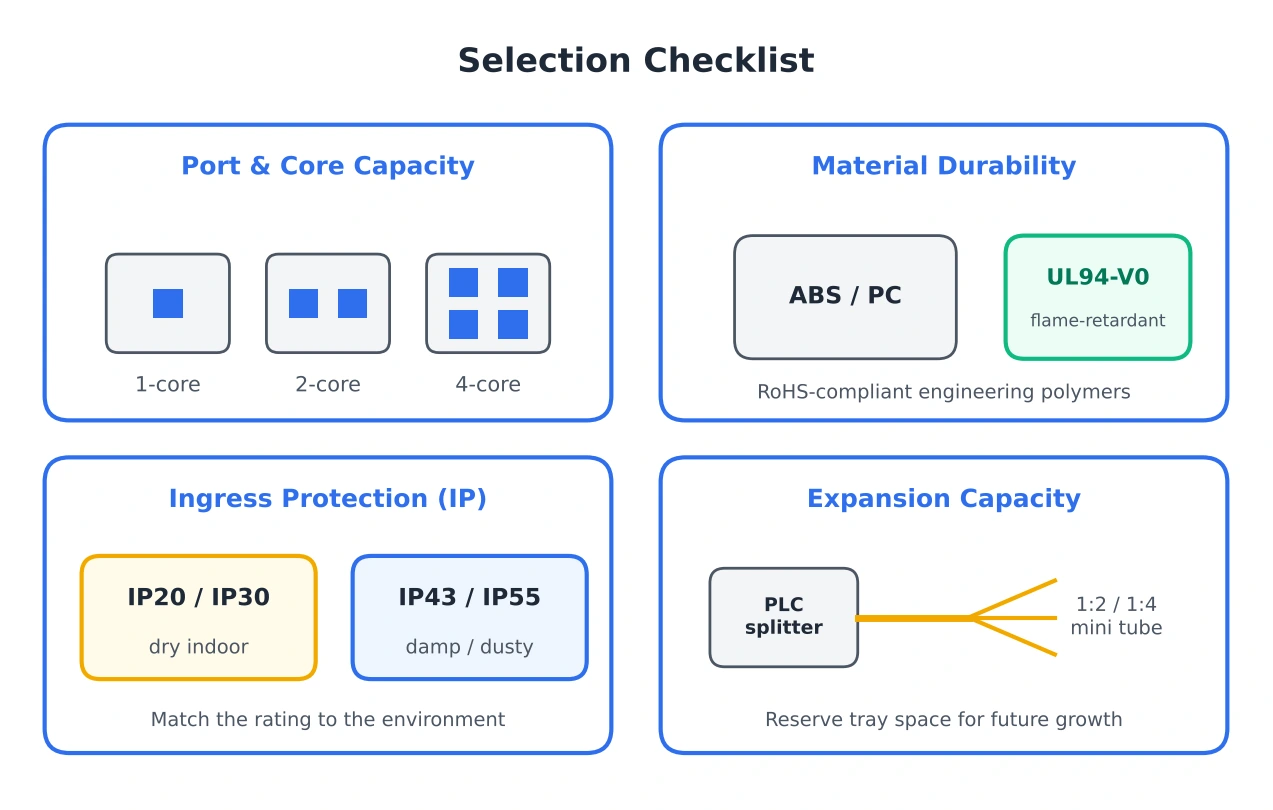

Comment choisir un boîtier de sortie fibre optique ?
Choisir le boîtier de prise de fibre optique approprié vous permet d'économiser du temps d'installation et de réduire les coûts de main-d'œuvre et d'exploitation. Les spécifications importantes à prendre en compte avant d’en acheter un comprennent :
Capacité portuaire et centrale
Sélection de la bonne spécification en fonction de la capacité du port et du cœur de votre réseau, qu'il soit à 1 cœur, 2 cœurs ou 4 cœurs.
Durabilité du matériau
Choisissez des boîtes fabriquées à partir de polymères techniques ignifuges ABS, PC ou RoHS répondant aux exigences d'inflammabilité UL94-V0.
Protection contre la pénétration (indice IP)
Pour un environnement intérieur sec, choisissez la série IP20/IP30 ; dans le cas d'un sous-sol humide et d'un environnement sujet à la poussière, optez pour IP43/IP55.
Capacité d'extension
Étudiez la possibilité d'ajouter des mini répartiteurs CPL en tube d'acier (1:2 ou 1:4) en raison de la disponibilité d'un espace de plateau à l'intérieur pour une expansion future du réseau optique passif.
Conclusion
Un boîtier de prise de fibre optique correctement conçu va au-delà d'une simple plaque murale en plastique ; il sert de protecteur crucial pour assurer la stabilité du signal optique dans les réseaux FTTH. Il est très important de connaître sa configuration et son système de gestion des câbles, ainsi que les paramètres de performances clés de l'appareil.
